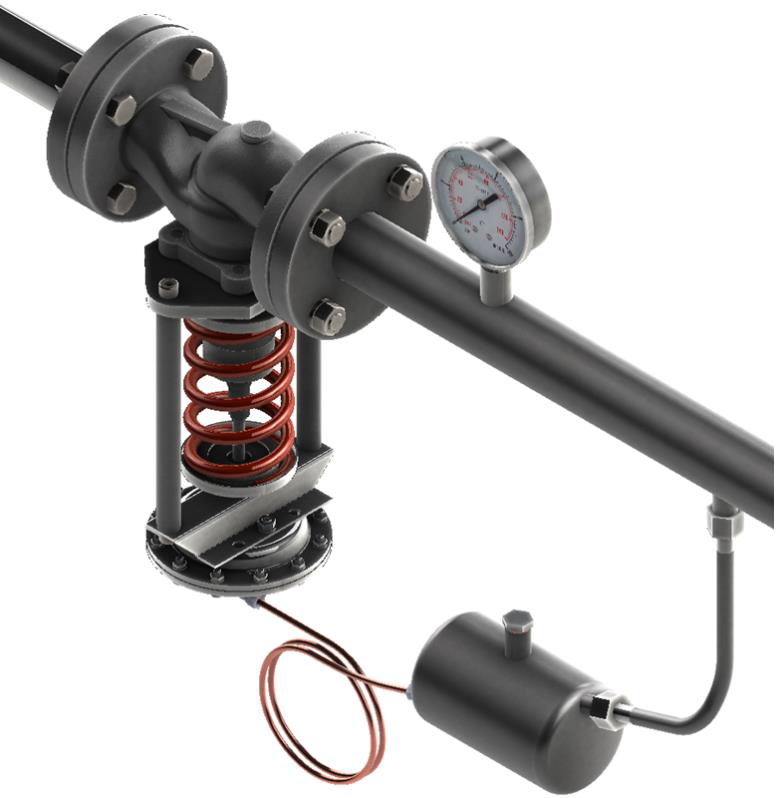

Valvole DI RIDUZIONE DI PRESSIONE PCPR21
Il riduttore di pressione autoazionato della serie PCPR21, grazie all’impiego di materiali con elevata resistenza meccanica e chimica, trova utilizzo in tutte le applicazioni con vapore, acqua, gas inerti, aria, olio diatermico.
La riduzione di pressione del fluido avviene automaticamente, mediante la creazione di una perdita di carico sulla sede; la pressione a valle (p2), impostata regolando la maggiore o minore compressione della molla esterna, comanda direttamente il movimento dell’otturatore conico, fino al raggiungimento della pressione desiderata. Questa serie di valvole è utile negli impianti dove non esiste la possibilità di usare un sistema di riduzione a segnale pneumatico o elettrico. La tenuta attraverso lo stelo è garantito da un soffietto in AISI316, il quale garantisce anche un adeguamento più morbido a eventuali variazioni di pressione a monte (p1).
- CARATTERISTICHE COSTRUTTIVE
- Materiale corpo valvola
– Esecuzione STD: ghisa sferoidale EN JS-1025 (GGG40.3 DIN1693, GJS 400-18 LT EN 1563);
– A richiesta: acciaio al carbonio WCB o acciaio inossidabile AISI 316 (CF8M); - Attuatori in acciaio inox AISI304 (PCP40, PCP80) o acciaio al C DD-14 (Fe-P14) verniciatura epossidica RAL 3005 (PCP130);
- Tenuta stelo: soffietto AISI316;
- Conforme alla normativa PED 2014/68/UE;
- DATI TECNICI GENERALI
- Dimensioni valvola dal DN15 al DN80;
- Dimensioni attuatori: PCP40, PCP80, PCP130;
- Range di riduzione (p2): 4-10 bar; 2-5 bar; 1-2,5 bar;
- Connessione attuatore: F 1/4”G;
- Fluido di processo: vapore d’acqua, aria, gas neutri, acqua, olio diatermico (verificare sempre compatibilità con materiale corpo);
- Temperatura fluido di processo:
– Senza uso di serbatoio PCB100: -10 °C ÷ +100 °C
– Con serbatoio PCB100: -10 °C ÷ +300 °C - Connessioni: Flangiate (PN16/PN40 EN1092);
- Temperatura esterna/fluido di alimentazione: -10 °C ÷ +70 °C;
