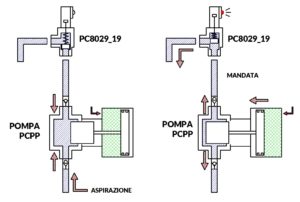

La valvola a squadra di ritegno e sensore di flusso, da collegare alla fine della mandata di una pompa dosatrice a movimento alternativo (tipo serie PCPP), consente di sezionare la linea collegata (azione di ritegno) durante l’aspirazione della pompa e di aprire durante la mandata, consentendo ad un interruttore magnetico di segnalare il passaggio di fluido.
Si applica solo a fluidi allo stato liquido e il suo funzionamento è ottimale in totale assenza di aria all’interno del tubo di mandata.
Trova applicazione ogni qualvolta non si disponga di un sensore sulla pompa oppure quando si voglia verificare che il liquido pompato sia arrivato effettivamente all’utenza di destinazione. Come funzione secondaria, è un ottimo rivelatore di presenza di aria nel circuito, nel qual caso la valvola non apre o apre in maniera irregolare.
La valvola nella versione standard apre completamente ad una pressione di spinta di 0,5 bar; è disponibile la versione con pressione di apertura di 1,5 bar
DATI TECNICI
- Corpo valvola in acciaio inossidabile AISI 316L
- Calottina portasensore: PC trasparente
- Pistone: PTFE caricato carbografite
- Guarnizione pistone: EPDM
- Fluido di processo: acqua, liquidi corrosivi (verificare sempre compatibilità con AISI 316 e materiali guarnizione otturatore)
- Temperatura fluido di processo: -10 °C ÷ +70 °C
- Massima pressione di esercizio: 16 bar
- Temperatura esterna: -10 °C ÷ +70 °C
- Tensione di alimentazione: 5-240 V DC/AC, 10W max.
